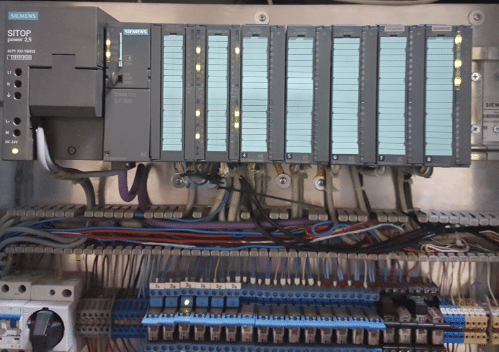

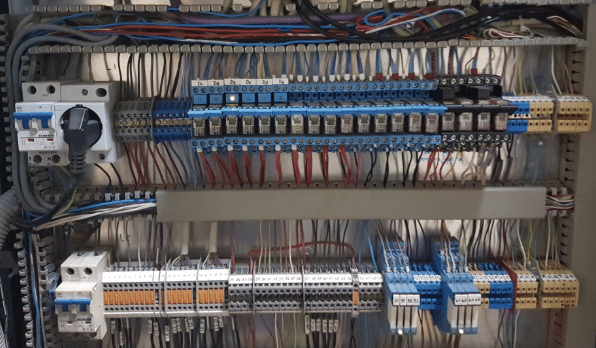

Upgrade instalatie reglaj automat frecventa/putere CHE Ruieni


Descriere proiect

C entrala hidroelectrica Ruieni : este de tip subteran de mare cadere, echipata cu doua turbine Francis FVM 78 – 326 respectiv doua hidrogeneratoare verticale tip HVS –500 / 164 – 14

Puterea  centralei = 153 MW (2 x 76,5 MW) cu un debit instalat de 55,4 mc/s ( 2 x 27,7 mc/s).Accesul in centrala se face de pe platforma situata pe malul stang al paraului Turnu, la cca 2 km de centrul comunei Turnu-Ruieni, platforma situata la cota 357,00 mdM pana la cota  271,4 mdM(nivelul salii masinilor) printr-o galerie de acces 900 m lungime, panta 10% spre centrala si o sectiune de 30 mp.

Caderea bruta a centralei este de 356 m, energia medie produsa dupa finalizarea aductiunilor secundare fiind de 264 GWh/an.

Centrala este tip caverna betonata cu o lungime de 64 m, latime de 16,2 m si o inaltime de 38,2 m.

Generatoarele produc energie la tensiunea de 10,5 KV, transmisa prin bare capsulate la transformatoarele de 10,5/121  KV, 90 MVA, cate unul pe grup iar de aici prin cabluri uscate de 110 KV, montate pe o galerie lunga de 315 m in statia de 110 KV racord cu sistemul.Centrala debuseaza in lacul tampon Zervesti printr-o galerie de fuga de 2,7 km lungime si un canal de fuga trapezoidal de 702 m.

Provocari

Upgradarea instalatiei a devenit necesara si ca urmare a faptului ca CHE Ruieni a fost selectata ca centrala pilot pentru functionarea cu consemne individuale pentru fiecare UD.

Acest mod de conducere urmeaza sa fie implementat la nivelul regulatorului central in noua platforma AGC – DAMAS.

Ca centrala pilot CHE Ruieni trebuie sa poata functiona in reglaj secundar functie de un ordin de reglaj adimensional, comun ambelor hidroagregate cat si cu consemne individuale [MW].

1.2. COD:TEL-07.V OS-DN /190 :’’Verificarea functionarii grupurilor hidroelectrice si Hidroelectrice in reglaj secundar’’
